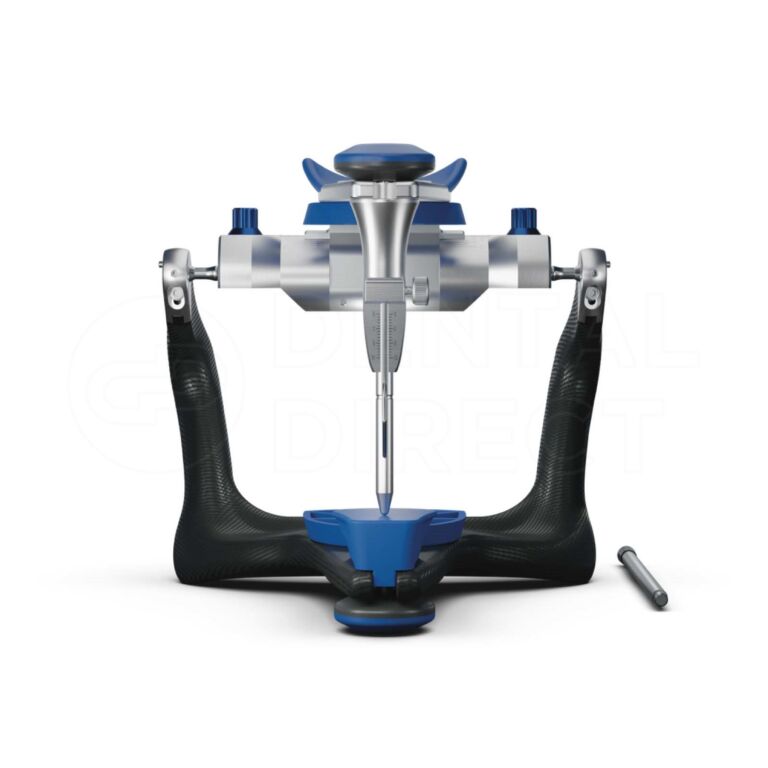

Articulator programabil Artex CPR (Amann Girrbach)

Cu ajutorul articulatorului Artex CPR, mişcarile pacientului sunt uşor de urmărit şi poate fi folosit ca intrument de diagnostic și tratament în munca zilnică, în laboratoarele și cabinetele dentare.

Fiabil, robust și ergonomic este indispensabil pentru realizarea lucrărilor protetice de mare precizie. Pot fi detrerminate valorile pantei condiliene şi a unghiurilor Bennett, cu ajutorul înregistrarilor de propulsie si lateralitate.

Interferențe mai mici de 20 μm pot fi detectate, verificate și eliminate cu succes.

Se poate manevra uşor pentru că este confecţionat din fibră de carbon si oţel inoxidabil şi are capacitatea de a fi aşezat in trei poziţii atunci cand se lucrează cu el.

Poate fi calibrat cu setul Splitex, pentru ca masuţa de transfer a arcului facial să se poziţioneze pefect pe articulator.

Utilizarea articulatorului Artex CPR

1. SUPORT ÎN POZIȚIA INCLINATĂ
   Articulatorul Artex®CPR  poate fi poziționat şi pe partea laterală pentru a se lucra mai uşor cu el.

2. OPEN CENTRIC
   Mânerul pivotant albastru din spatele braţului superior al articulatorului se ridică. Axele de centrare (2 semi-axe) sunt deplasate, eliberând astfel centricul. Când centricul este deschis, condilul este suspendat şi partea superioară a articulatorului este eliberată.

3. CLOSE CENTRIC
   Mânerul pivotant albastru se lasă în jos pentru blocarea părtii inferioare. Cele două semiaxe sunt deplasate până când se fixează partea superioară a articulatorului Artex în poziția centrică. Close centric.

4. DETERMINAREA VALORII PANTEI CONDILIENE
   Panta condiliana se regleaza de la -20 ° la + 60 ° în funcţie de înregistrarea de propulsie, trimisă de medicul stomatolog.

   Se întoarce articulatorul în poziţie inversă. Se deschide centricul. Şuruburile de fixare se eliberează, stânga dreapta fată de mânerul pivotant albastru, folosind imbusul hexagonal. Se reglează panta condiliana prin rotirea casetei condiliene, pâna când condilul (bila argintie) atinge placa albă, după care se blochează şurubul de fixare cu imbusul  albastru. Valorea pantei condiliene este data de marginea din față a aripioarei gri (de ex 32° in fotografia de mai sus).

5. DETERMINAREA VALORII UNGHIULUI BENNET
   Unghiul Bennett setat individual (-5 ° la + 30 °) poate fi determinat cu ajutorul înregistrării de lateralitate. Când se folosestea inregistrarea de lateralitate stânga se deblochează unghiul de pe partea opusă.

   Articulatorul sta in pozitie normala. Se deschide centricul şi se eliberează șurubul de blocare a unghiului Bennett folosind imbusul  albastru. Se roteşte surubul albastru până când placa alba din lateral atinge condilul. Se blochează şurubul şi se citeşte valoarea (de ex 0° in fotografia de mai sus).

6. SECVENTA MISCARII
   Atenţie:
   Secvența mișcarii în articulatoarele Arcon trebuie să fie efectuată în contact permanent a condililor (partea de jos a articulatorului) cu carcasa condilară (partea superioară a articulatorului).
   Condilul nu poate pierde niciodată contactul cu fosa glenoida, nici în direcția craniană, nici în direcția mezială.

7. AXUL CENTRIC
   Axa balama terminală poate fi transferata direct in articulator cu ajutorul arcului facial.

Date tehnice articulator Artex CPR:

• Artex Tip CPR | Art. 218750
• Tip: Arcon
• Pantă condiliană reglabilă -20° la 60°
• KB rază de curbură: 19 mm
• Unghi Bennett reglabil -5° şi 30°
• Înălţime: 126 mm
• Reglaj anterior: -5 mm la 10 mm

Date tehnice comparative articulatoare Artex
