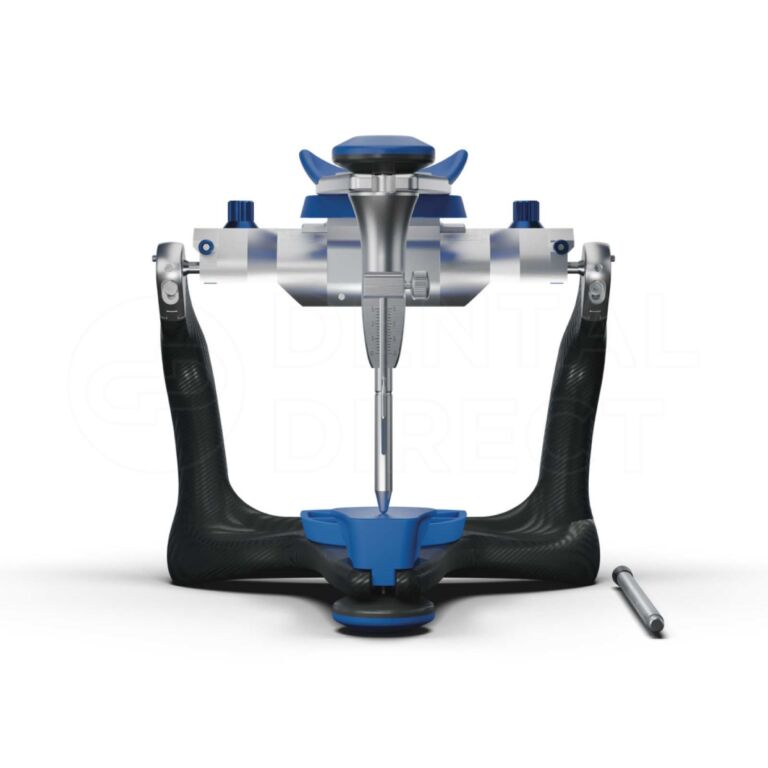

Articulator programabil Artex CR (Amann Girrbach)

Este unul dintre cele mai utilizate articulatoare arcon la nivel mondial.

Cu ajutorul articulatorului tip arcon Artex CR, mişcarile pacientului sunt uşor de urmărit şi poate fi folosit ca intrument de diagnostic și tratament în munca zilnică, în laboratoarele și cabinetele dentare. Fiabil, robust și ergonomic este indispensabil pentru realizarea lucrărilor protetice de mare precizie. Pot fi detrerminate valorile pantei condiliene şi a unghiurilor Bennett, cu ajutorul înregistrarilor de propulsie si lateralitate.

Interferențe mai mici de 20 μm pot fi detectate, verificate și eliminate cu succes.

Se poate manevra uşor pentru că este confecţionat din fibră de carbon si oţel inoxidabil şi are capacitatea de a fi aşezat in trei poziţii atunci cand se lucrează cu el.

Poate fi calibrat cu setul Splitex, pentru ca masuţa de transfer a arcului facial să se poziţioneze pefect pe articulator.

Artex CR poate fi poziționat şi pe partea laterală pentru a se lucra mai uşor cu el.

Utilizarea articulatorului Artex CR

OPEN CENTRIC
Mânerul pivotant albastru din spatele braţului superior al articulatorului se ridică. Axele de centrare (2 semi-axe) sunt deplasate, eliberând astfel centricul. Când centricul este deschis, condilul este suspendat şi partea superioară a articulatorului este eliberată.

CLOSE CENTRIC
Mânerul pivotant albastru se lasă în jos pentru blocarea părtii inferioare. Cele două semiaxe sunt deplasate până când se fixează partea superioară a articulatorului Artex în poziția centrică. Close centric.

CONDYLAR BOX
Înclinarea pantei condiliene, unghiul Bennett, ISS, retruzia şi protruzia sunt reglabile individual. Toate valorile sunt verificate.

DETERMINAREA VALORII PANTEI CONDILIENE
Panta condiliana se regleaza de la -20 ° la + 60 ° în funcţie de înregistrarea de propulsie, trimisă de medicul stomatolog.

Se întoarce articulatorul în poziţie inversă. Se deschide centricul. Şuruburile de fixare se eliberează, stânga dreapta fată de mânerul pivotant albastru, folosind imbusul hexagonal. Se reglează panta condiliana prin rotirea casetei condiliene, pâna când condilul (bila argintie) atinge placa albă, după care se blochează şurubul de fixare cu imbusul albastru. Valorea pantei condiliene este data de marginea din față a aripioarei gri (de ex 35° in fotografia de mai sus).

DETERMINAREA VALORII UNGHIULUI BENNETT
Unghiul Bennett setat individual (-5 ° la + 30 °) poate fi determinat cu ajutorul înregistrării de lateralitate. Când se folosestea inregistrarea de lateralitate stânga se deblochează unghiul de pe partea opusă.

Articulatorul sta in pozitie normala. Se deschide centricul şi se eliberează șurubul de blocare a unghiului Bennett folosind imbusul albastru. Se roteşte surubul albastru până când placa alba din lateral atinge condilul. Se blochează şurubul şi se citeşte valoarea (de ex 15° in fotografia de mai sus).

IMMEDIATE SIDESHIFT ( ISS)
Se deschide centricul şi se eliberează șurubul de blocare al unghiului Bennett folosind imbusul albastru. ISS individual poate fi reglat până la 1,5 mm pe fiecare parte.

Se împinge unitatea condilană în direcția mezială aplicând presiune laterală asupra butonului rotativ, până la citirea valorii necesare, apoi se fixează șurubul pentru butonul rotativ folosind imbusul albastru.

SECVENTA MISCARII
Atenţie:
Secvența mișcarii în articulatoarele Arcon trebuie să fie efectuată în contact permanent a condililor (partea de jos a articulatorului) cu carcasa condilară (partea superioară a articulatorului).

Condilul nu poate pierde niciodată contactul cu fosa glenoida, nici în direcția craniană, nici în direcția mezială.
